Marcadores y escáneres integrados

Soluciones simplificadas de escaneado láser

Icono de duración del pulso

2 ps a 120 ns

Duración del pulso

Longitud de onda-Icono

IR, Verde, UV

Longitudes de onda

1Mx1M-Icono de área de acceso

Hasta 300 mm

Campo de trabajo

Los marcadores y escáneres láser integrados combinan los láseres de fibra pulsada IPG con escáneres 2D y 3D, lo que facilita la instalación a integradores y fabricantes de equipos originales. Se ofrece un potente software de controlador y escaneado para adaptarse a una gran variedad de requisitos de integración.

Equipados con los mejores láseres de fibra de nanosegundos y picosegundos del mundo, estos subsistemas son soluciones de marcaje láser completas en un paquete compacto y rentable.



  • Imagen IPG
  • Imagen IPG
Icono de duración del pulso

2 ps a 120 ns

Duración del pulso

Longitud de onda-Icono

IR, Verde, UV

Longitudes de onda

1Mx1M-Icono de área de acceso

Hasta 300 mm

Campo de trabajo

Los marcadores y escáneres láser integrados combinan los láseres de fibra pulsada IPG con escáneres 2D y 3D, lo que facilita la instalación a integradores y fabricantes de equipos originales. Se ofrece un potente software de controlador y escaneado para adaptarse a una gran variedad de requisitos de integración.

Equipados con los mejores láseres de fibra de nanosegundos y picosegundos del mundo, estos subsistemas son soluciones de marcaje láser completas en un paquete compacto y rentable.



Soluciones flexibles para marcaje láser y escaneado

Los marcadores y escáneres integrados IPG vienen totalmente optimizados y precalibrados con campos de escaneado adecuados para una amplia variedad de aplicaciones de marcado y escaneado. Existe una amplia gama de potencias medias y frecuencias de repetición de impulsos para maximizar la calidad y el rendimiento.

Las opciones de longitud de onda infrarroja, verde y ultravioleta cubren una amplia gama de materiales de trabajo y requisitos de calidad de marcado. Las duraciones de pulso de tan sólo unos picosegundos proporcionan una calidad de proceso inigualable. Los escáneres integrados ofrecen una solución de escaneado flexible para una fácil integración en cualquier sistema láser.


Dos opciones para facilitar la integración

Los marcadores y escáneres integrados IPG están disponibles con el software IPGScan, potente y fácil de usar, diseñado para aprovechar al máximo las capacidades de las fuentes láser pulsadas IPG. Maximizar la calidad y la productividad es fácil con paquetes de software que optimizan las aplicaciones de marcado, tratamiento de superficies y limpieza.

Los controladores IPG y las plataformas de software también proporcionan una interfaz opcional con un controlador de movimiento externo tanto para aplicaciones de apuntar y disparar como de marcado sobre la marcha, así como interfaces con PLC y otros controladores de procesos.

Los clientes que deseen utilizar su propio controlador y software también disponen de una interfaz estándar XY2-100.



Opción 1:

Controles y software IPG







Opción 2:

Interfaz estándar XY2-100





  • Alt

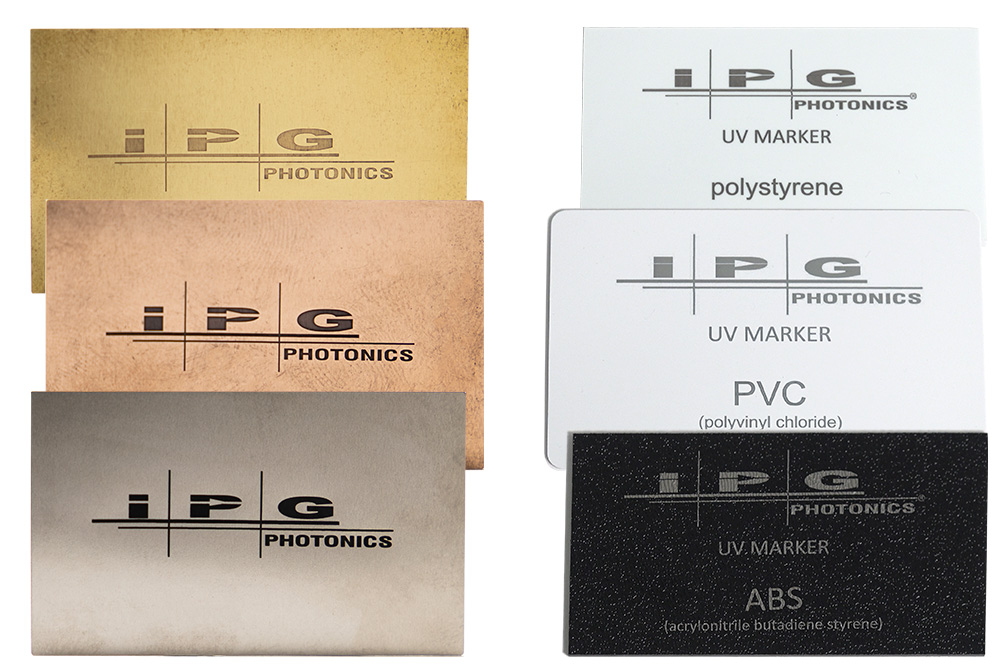

    Marcaje de metales y polímeros

  • Alt

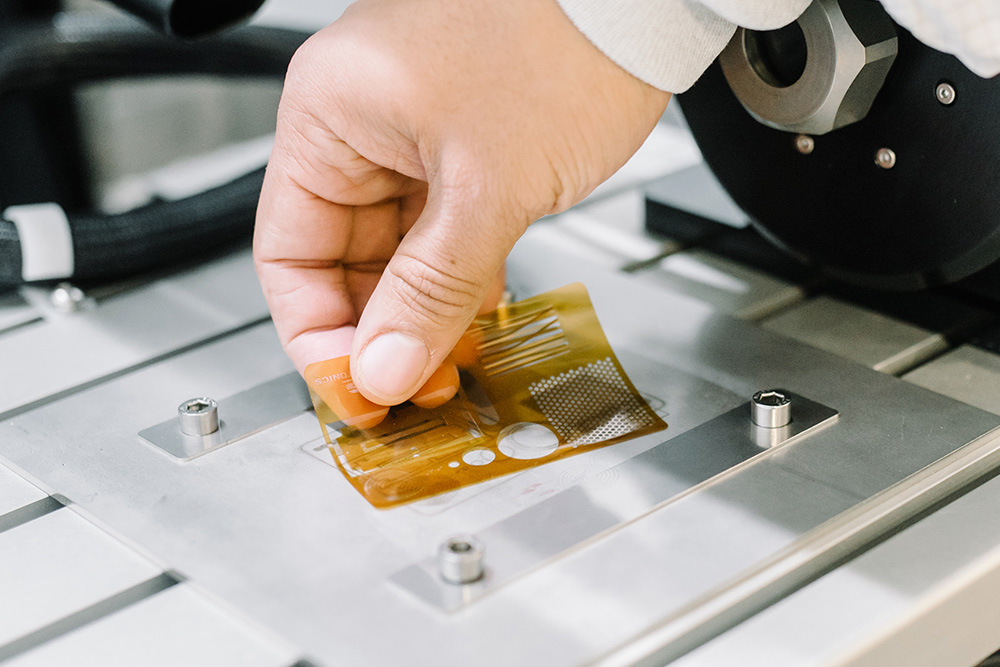

    Corte de polimida

  • Alt

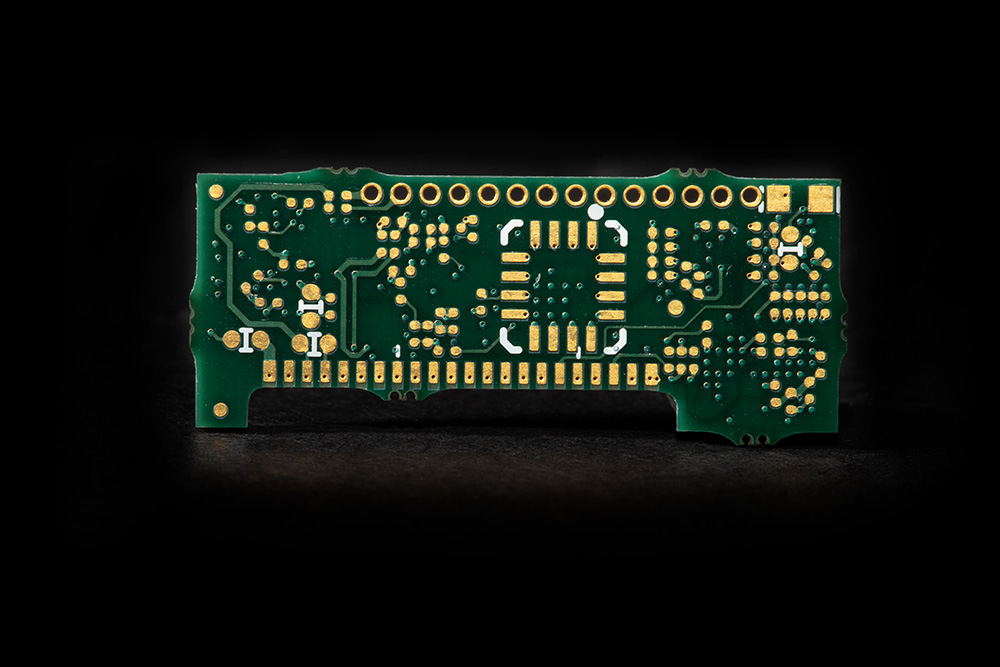

    Corte de PCB

  • Alt

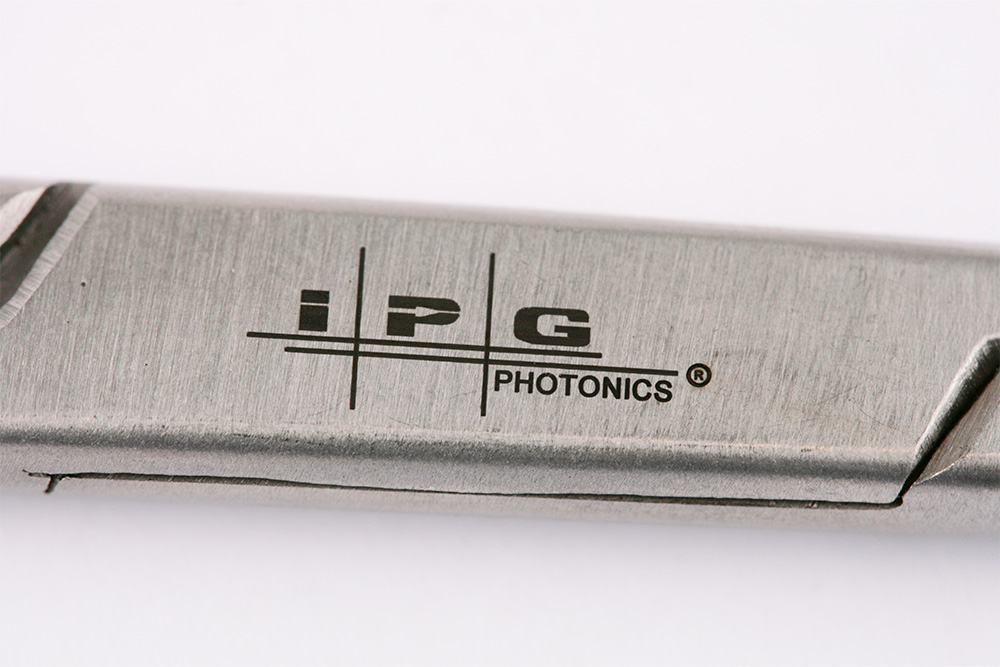

    Marcado en negro





Rendimiento optimizado para una amplia gama de aplicaciones



Los marcadores y escáneres integrados IPG ofrecen un excelente rendimiento en diversas aplicaciones, como el marcado, la ablación y el corte. Una amplia gama de opciones de longitud de onda y parámetros permite la optimización para la tarea y para una gama de materiales.
Imagen IPG

Instalación flexible con escaneado 3D

Los escáneres y marcadores integrados de IPG ofrecen funciones opcionales de escaneado 3D, lo que permite ajustar la posición y el enfoque del haz a lo largo de los ejes X, Y y Z.

Un amplio rango Z y un control preciso de la posición de enfoque reducen aún más el movimiento necesario del sistema, lo que facilita y flexibiliza la instalación.

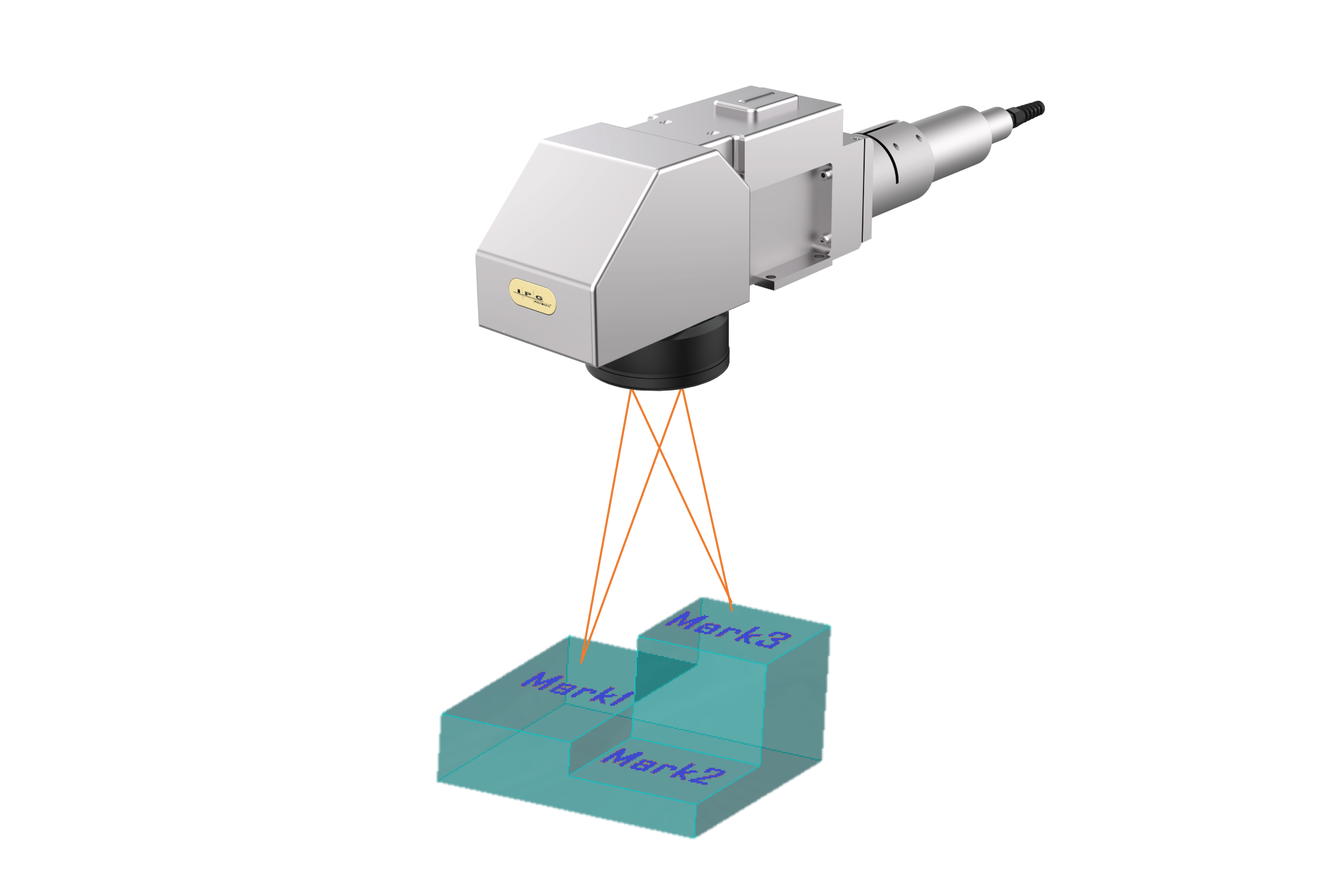

Software IPGScan fácil de usar

Software IPGScan fácil de usar

El software IPGScan agiliza y facilita la ejecución de tareas de marcado y escaneado. Importe modelos 3D de piezas, proyecte marcas y visualice trayectorias láser, optimice su secuencia de procesos y mucho más.

Comparación de productos de marcadores integrados

Arrastrar para ver los 5 productosimagen

Marcador láser infrarrojo integradoMarcador láser verde integradoMarcador láser UV integradoMarcador láser IR de picosegundos integradoMarcador láser 3D integrado IR
Marcador láser infrarrojo integradoMarcador láser verde integradoMarcador láser UV integradoMarcador láser IR de picosegundos integradoMarcador láser 3D integrado IR
Escáner y láser de nanosegundosEscáner y láser de nanosegundosEscáner y láser de nanosegundosEscáner y láser de picosegundosEscáner 3D y láser de nanosegundos
Marcador láser infrarrojo integradoMarcador láser verde integradoMarcador láser UV integradoMarcador láser IR de picosegundos integradoMarcador láser 3D integrado IR
Escáner y láser de nanosegundosEscáner y láser de nanosegundosEscáner y láser de nanosegundosEscáner y láser de picosegundosEscáner 3D y láser de nanosegundos
Fuente láser
Longitud de onda
1064 nm515 nm355 nm1030 nm1064 nm
Potencia media
20, 30, 50, 100 W50 W3, 5, 6 W50 W20, 30, 50, 100 W
Energía de impulsos
hasta 1 mJ50 a 500 μJhasta 20 μJhasta 25 μJ, ráfaga opcional de 250 μJhasta 1 mJ
Duración del pulso
80 a 120 ns1,5 a 10 ns1,5 ns2 ps80 a 120 ns
Frecuencia de repetición del pulso
2 a 500 kHz10 a 1000 kHz10 a 1000 kHz50 a 2750 kHz, opcional 5,5 MHz2 a 500 kHz
Cabezal de exploración
Lente de enfoque / Campo de exploración (XY)
100 mm / 60 x 60 mm
163 mm / 110 x 110 mm
254 mm / 170 x 170 mm
330 mm / 204 x 204 mm
420 mm / 300 x 300 mm
165 mm / 115 x 115 mm100 mm / 60 x 60 mm
163 mm / 110 x 110 mm
250 mm / 155 x 155 mm
100 mm / 60 x 60 mm
163 mm / 110 x 110 mm
254 mm / 170 x 170 mm
330 mm / 204 x 204 mm
420 mm / 300 x 300 mm
100 mm / 60 x 60 mm
163 mm / 100 x 100 mm
Lente de enfoque / Campo de exploración (Z)
----100 mm / 18 mm
163 mm / 50 mm
Apertura libre
12 mm12 mm9, 12 mm12 mm12 mm
Lente de enfoque
100, 163, 254, 330, 420 mm165 mm110, 170, 250 mm100, 163, 254, 330, 420 mm100, 163 mm
Configuración de montaje
Vertical u horizontalVertical u horizontalVertical u horizontalHorizontalHorizontal
5 productos
Marcador láser infrarrojo integradoMarcador láser verde integradoMarcador láser UV integradoMarcador láser IR de picosegundos integradoMarcador láser 3D integrado IR
Marcador láser infrarrojo integradoMarcador láser verde integradoMarcador láser UV integradoMarcador láser IR de picosegundos integradoMarcador láser 3D integrado IR
Escáner y láser de nanosegundosEscáner y láser de nanosegundosEscáner y láser de nanosegundosEscáner y láser de picosegundosEscáner 3D y láser de nanosegundos
5 productos
Marcador láser infrarrojo integradoMarcador láser verde integradoMarcador láser UV integradoMarcador láser IR de picosegundos integradoMarcador láser 3D integrado IR
Marcador láser infrarrojo integradoMarcador láser verde integradoMarcador láser UV integradoMarcador láser IR de picosegundos integradoMarcador láser 3D integrado IR
Escáner y láser de nanosegundosEscáner y láser de nanosegundosEscáner y láser de nanosegundosEscáner y láser de picosegundosEscáner 3D y láser de nanosegundos
Fuente láser
Longitud de onda 1064 nm515 nm355 nm1030 nm1064 nm
Potencia media 20, 30, 50, 100 W50 W3, 5, 6 W50 W20, 30, 50, 100 W
Energía de impulsos hasta 1 mJ50 a 500 μJhasta 20 μJhasta 25 μJ, ráfaga opcional de 250 μJhasta 1 mJ
Duración del pulso 80 a 120 ns1,5 a 10 ns1,5 ns2 ps80 a 120 ns
Frecuencia de repetición del pulso 2 a 500 kHz10 a 1000 kHz10 a 1000 kHz50 a 2750 kHz, opcional 5,5 MHz2 a 500 kHz
Cabezal de exploración
Lente de enfoque / Campo de exploración (XY) 100 mm / 60 x 60 mm
163 mm / 110 x 110 mm
254 mm / 170 x 170 mm
330 mm / 204 x 204 mm
420 mm / 300 x 300 mm
165 mm / 115 x 115 mm100 mm / 60 x 60 mm
163 mm / 110 x 110 mm
250 mm / 155 x 155 mm
100 mm / 60 x 60 mm
163 mm / 110 x 110 mm
254 mm / 170 x 170 mm
330 mm / 204 x 204 mm
420 mm / 300 x 300 mm
100 mm / 60 x 60 mm
163 mm / 100 x 100 mm
Lente de enfoque / Campo de exploración (Z) ----100 mm / 18 mm
163 mm / 50 mm
Apertura libre 12 mm12 mm9, 12 mm12 mm12 mm
Lente de enfoque 100, 163, 254, 330, 420 mm165 mm110, 170, 250 mm100, 163, 254, 330, 420 mm100, 163 mm
Configuración de montaje Vertical u horizontalVertical u horizontalVertical u horizontalHorizontalHorizontal

Las especificaciones anteriores representan productos estándar. IPG puede ofrecer fuentes láser y escáneres con especificaciones personalizadas previa solicitud.
