- Lasmetingen in real-time
![Lasmetingen in real-time](https://cdn.ipgphotonics.com/3c3afed9-a2c8-4aa2-8d47-b10d00fe5717/Real-Time-Weld-Measurement_Banner_cms_mainbanner_1x.jpg?disable=upscale&width=1920&format=jpg)
Lasmetingen in real-time
Zorg ervoor dat
MINIMIZE
kosten per onderdeel
Verminder uitval en herbewerking en elimineer tijdrovende en destructieve lastesten.
MAXIMEER
Traceerbaarheid

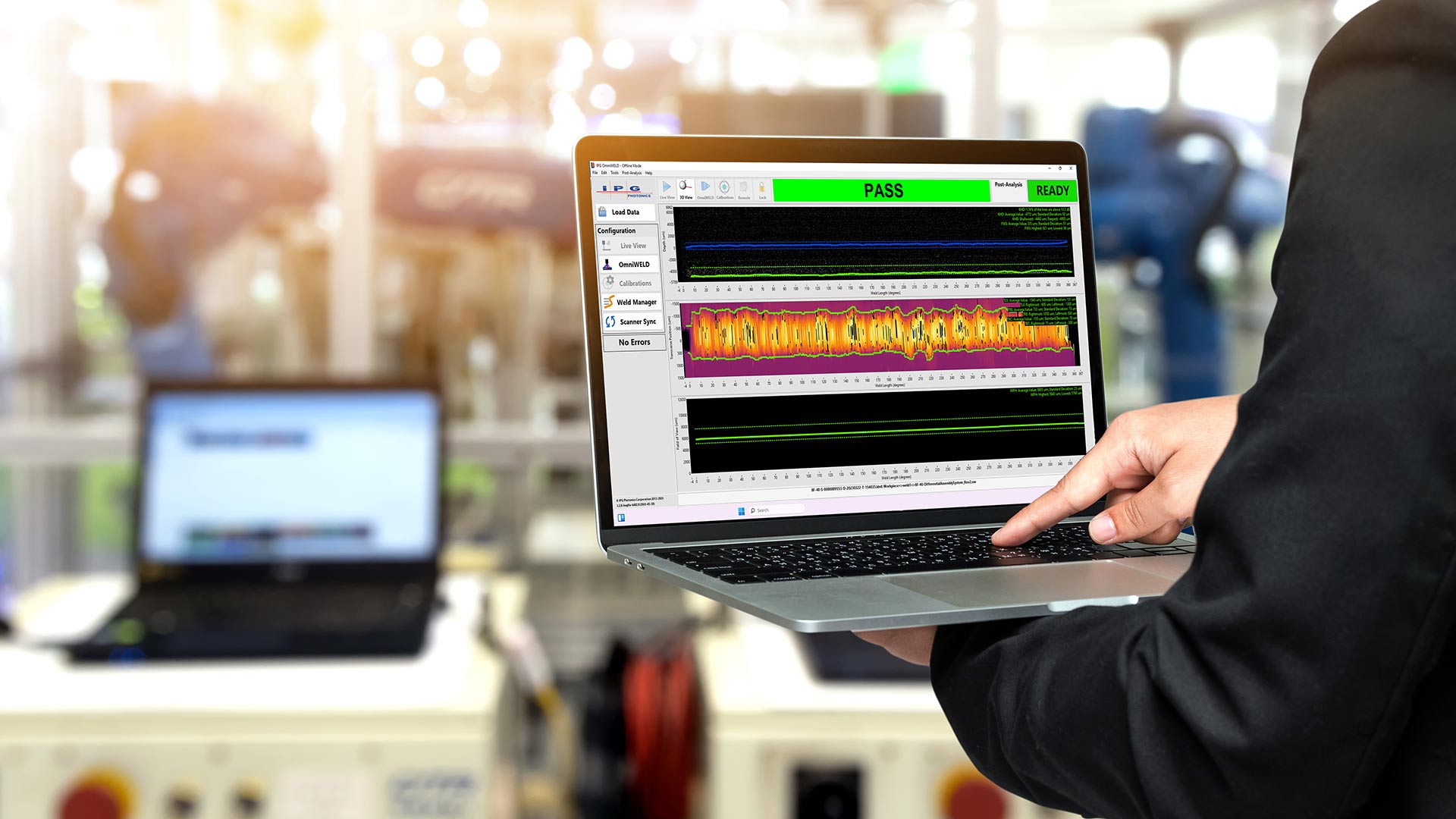

Belangrijke lasgegevens bijhouden en registreren en integreren met productiesystemen.

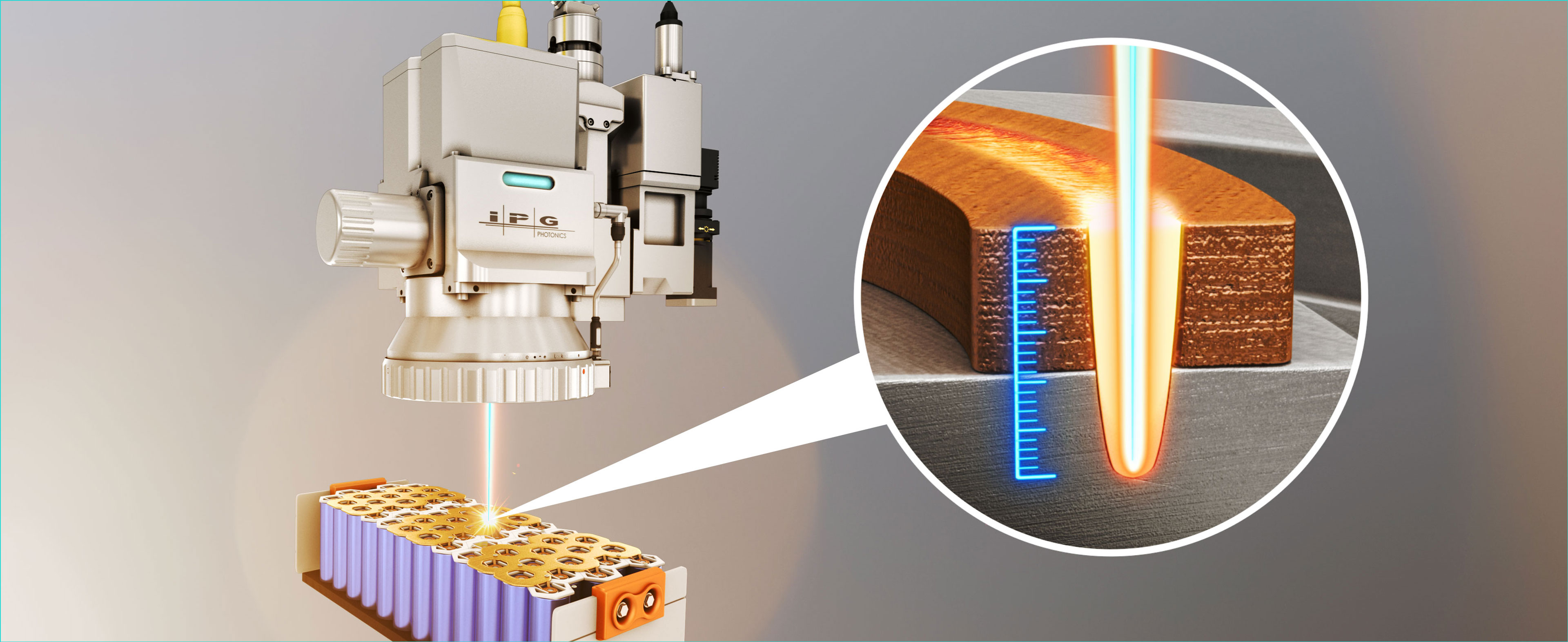

Wat is real-time lasermetingen?
Realtime laserlasmetingen meten direct 20+ lasgegevens voor, tijdens en na het lasproces. Deze innovatieve oplossing biedt ongeëvenaarde kwaliteitsborging tijdens het proces (QA) zodat fabrikanten sneller, kosteneffectiever en met ongeëvenaard vertrouwen kunnen lassen.
Ondanks de stabiliteit en herhaalbaarheid van laserlassen kunnen onverwachte materiaaleigenschappen resulteren in onvolmaakte lassen. Traditionele QA van lassen omvat vaak tijdrovende stappen na het proces zoals weerstandstesten of destructieve doorsnedes die onvolledige gegevens opleveren.

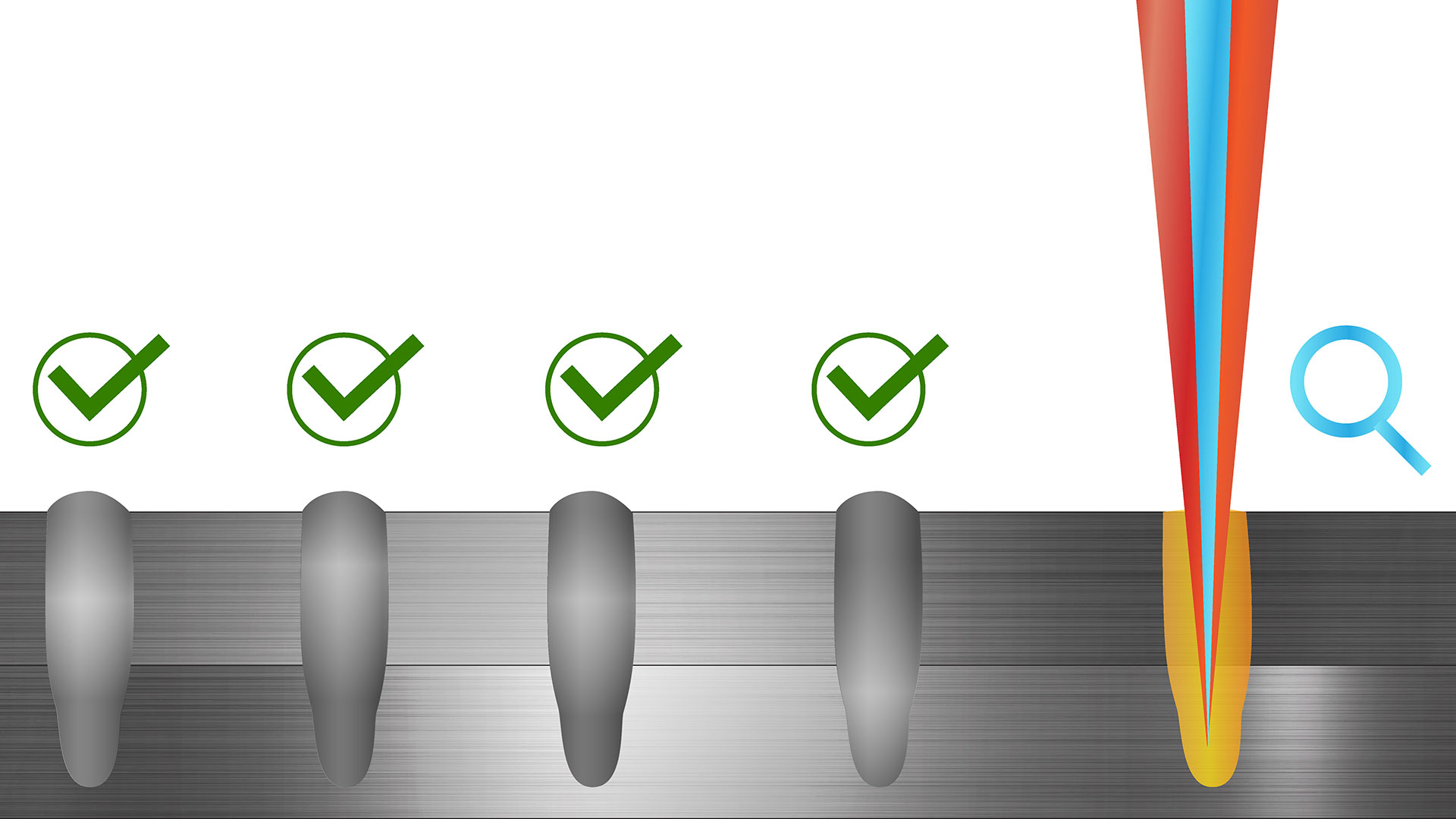

Directe meting van belangrijke lasgegevens
![Lasdiepte meten](https://cdn.ipgphotonics.com/789ec1fe-b762-4b70-a292-b0ec013f665a/LDD-700_Weld-depth.png?disable=upscale&width=302&format=jpg)
Lasdiepte
De directe meting van de lasdiepte zorgt ervoor dat te weinig of te veel inbranding de sterkte van de verbinding of de elektrische prestaties niet in gevaar brengt.
![Naadpositie](https://cdn.ipgphotonics.com/1d513337-2e1d-4468-9094-b0ec014362ea/LDD-700_Seam-position.png?disable=upscale&width=302&format=jpg)
Naadpositie
Door voorafgaand aan de las te scannen om de uitlijning van het onderdeel en het laspad te bevestigen, kan de naad indien nodig automatisch opnieuw worden uitgelijnd.
![Dwarsprofiel](https://cdn.ipgphotonics.com/e624e645-ddda-4957-9ebf-b0ec0143f654/LDD-700_transverse-profile.png?disable=upscale&width=302&format=jpg)
Dwarsprofiel
Het meten van de breedte en vorm van de lasnaad detecteert overvulling, ondervulling of ondersnijding van de rand, wat kan duiden op een zwakke afgewerkte verbinding.
![Afgewerkt oppervlak](https://cdn.ipgphotonics.com/a06669e0-e883-48e5-983a-b0ec0144621e/LDD-700_finished-surface.png?disable=upscale&width=302&format=jpg)
Afgewerkt oppervlak
Het analyseren van het voltooide lasoppervlak controleert op defecten die kunnen duiden op verminderde structurele integriteit of verhoogde elektrische weerstand.

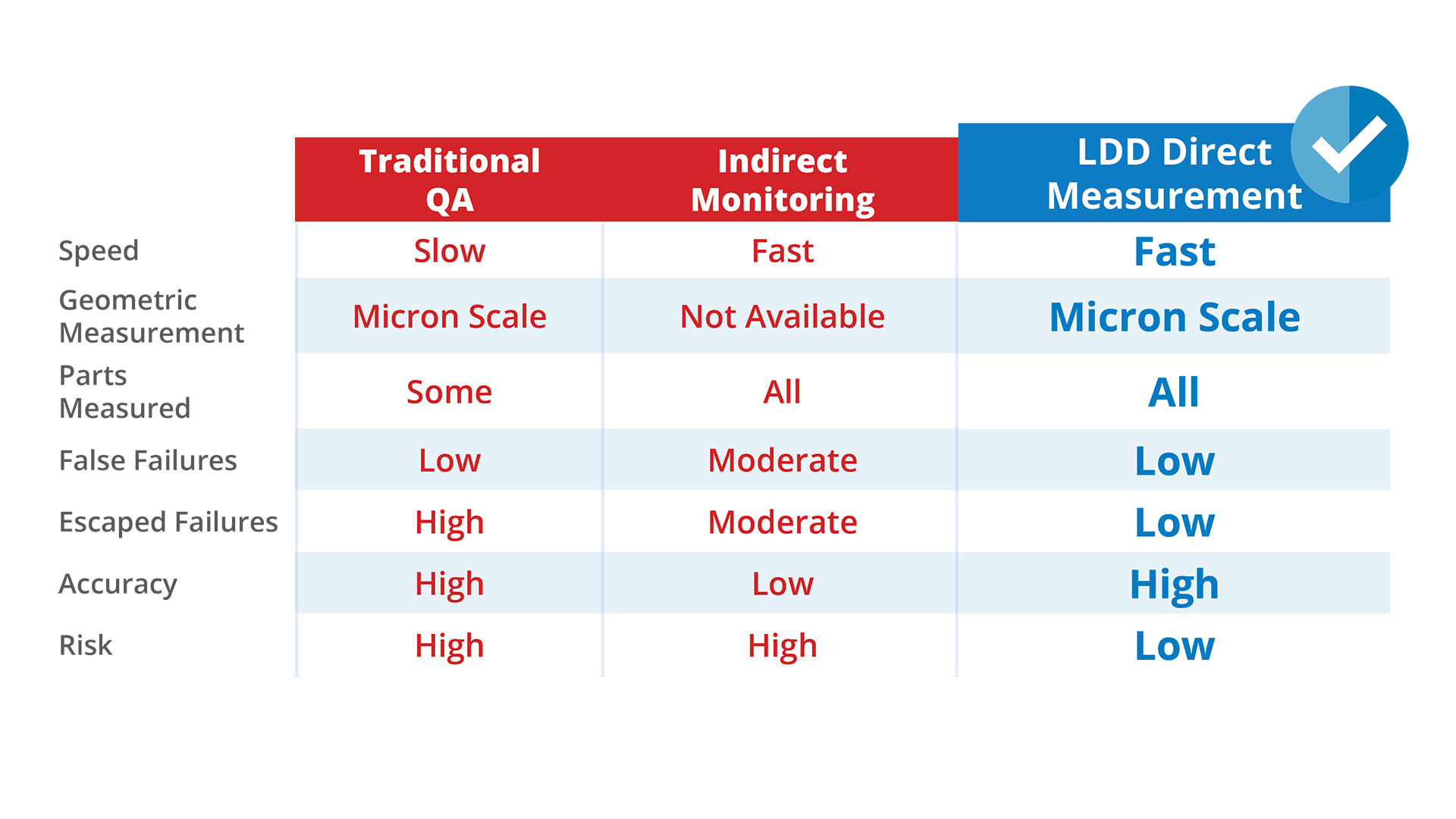

Fotodiodemeting vs. real-time meting
Alternatieve laserlasermeettechnologieën tijdens het proces, zoals fotodiodes, vertrouwen op indirecte metingen van laskwaliteitsindicatoren zoals laskolom, achterreflectie en warmte-beïnvloede zone. Deze onnauwkeurige proceseigenschappen geven onbetrouwbare correlaties met de laskwaliteit en moeten per proces gekalibreerd worden. Omdat de goedkeurings- en afkeurparameters gebaseerd zijn op indirecte gegevens, vereist het vertrouwen in de uiteindelijke kwaliteit van het onderdeel onnodig agressieve afkeurcondities die resulteren in een hoog percentage foutieve afkeur en productafval of nabewerking.

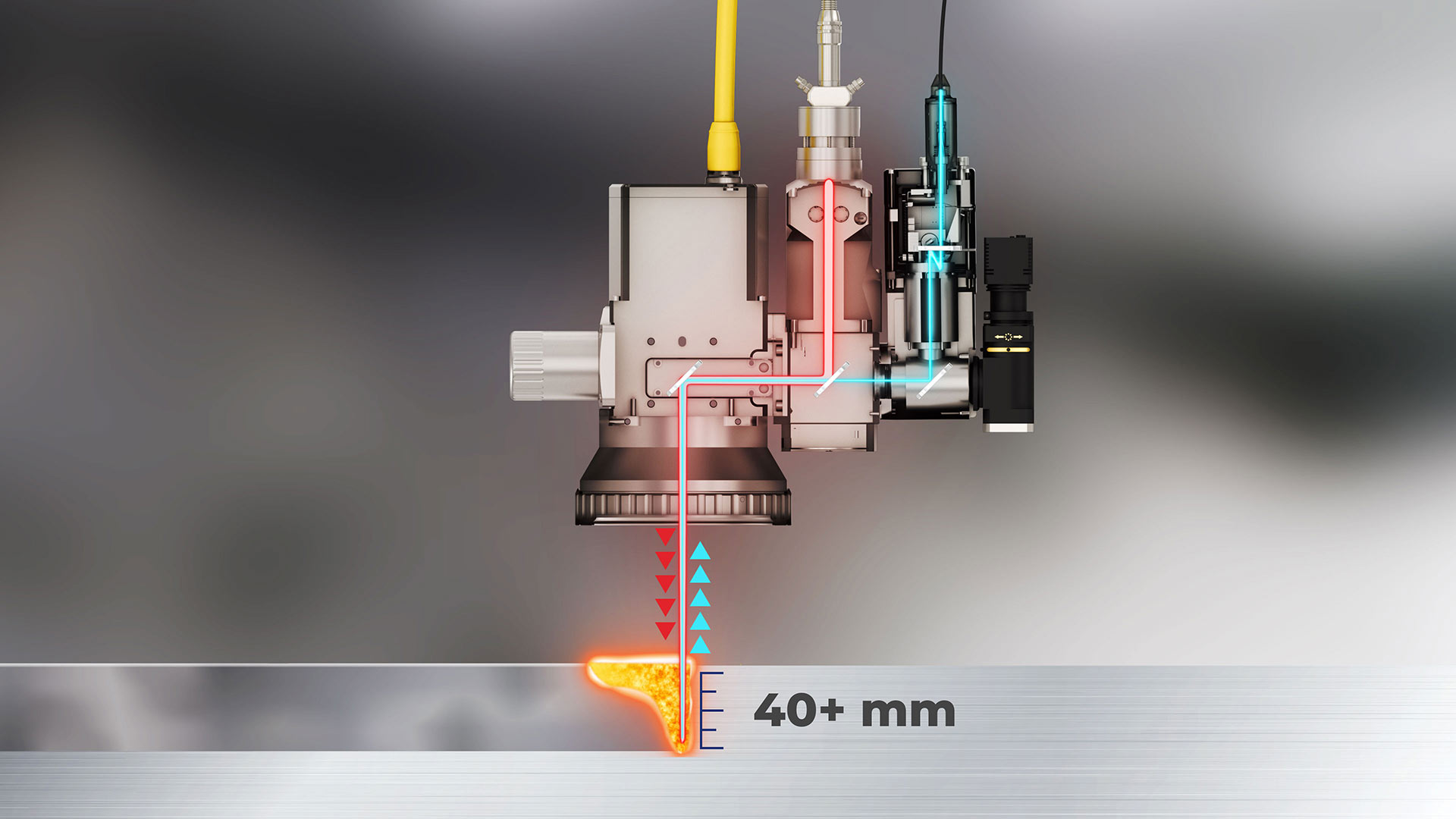

Ter vergelijking: LDD real-time lasmetingen bieden directe, op afstand gebaseerde metingen van kritieke geometrieën zoals lasdiepte. De LDD-technologie is niet afhankelijk van indicatoren tijdens het proces en biedt directe controle van metingen voor, tijdens en na het lassen in parallel. Micron-schaalprecisie van directe laskwaliteitsmetingen maakt aanzienlijk strakkere QA-toleranties mogelijk die het aantal foutieve storingen drastisch verminderen.
Technologie
Meting en validatie
Meetnauwkeurigheid
Valse mislukkingen
Procesflexibiliteit
Fotodiode Lasbewaking
TechnologiePhotodiodesensoren
Meting en validatieIndirectemeting
MeetnauwkeurigheidGering
Valse foutenHoog
ProcesflexibiliteitVraagt omprocesspecifieke kalibratie
LDD real-time lasmeting
TechnologieInterferometrischmeten
Meting en validatieDirect, Geometrische metingen
MeetnauwkeurigheidHoog
Valse foutenVrijwelgeen
ProcesflexibiliteitGeenkalibratie nodig
![Lascontrole - Het IPG-verschil](https://cdn.ipgphotonics.com/7a044789-d5bc-43a6-a178-b0e6018a536b/LDD-crosssection-web1_cms_content_16x9_1x.png?disable=upscale&width=935&format=jpg)
Lascontrole - Het IPG-verschil
In tegenstelling tot de meeste lasmonitoringtechnieken die alleen imperfecte laskwaliteitsindicatoren zoals laspluim monitoren, voert LDD directe laspenetratiemetingen en 3D-beeldvorming uit om precies te zien wat de lasstraal ziet.
Vergeleken met alternatieve technologieën biedt LDD:
- Meten van de volledige penetratie lasdiepte & kwaliteitsborging
- Compatibiliteit met single-mode laserlassen
- 3D-beeldvorming van sleutelgat en live 3D-weergave voor robotonderwijs
- Sleutelgat uitlijning in elke richting

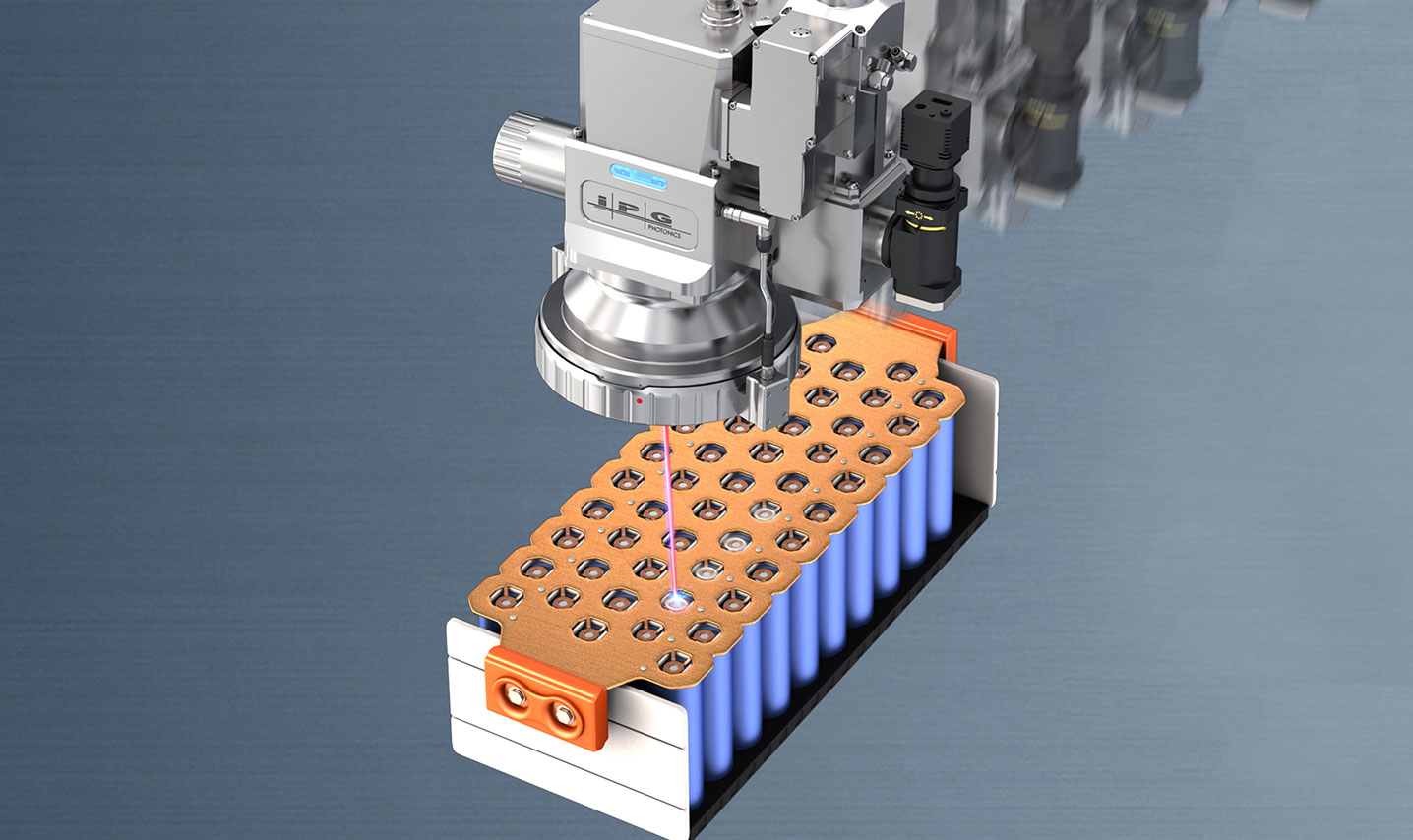

- Compatibiliteit met snel lassen tijdens het lassen
![Lasermetingen voor Industrie 4.0](https://cdn.ipgphotonics.com/8b43b7fe-37df-456e-b969-b12a010daafd/LDD_render_cms_content_16x9_1x.png?disable=upscale&width=935&format=jpg)
Laserlasmeting voor Industrie 4.0 Webinar
In deze on-demand webinar leert u hoe een directe lasmeting tijdens het proces u kan helpen om uitval te verminderen en defecten eerder te identificeren om tijd en bedrijfskosten te besparen.
